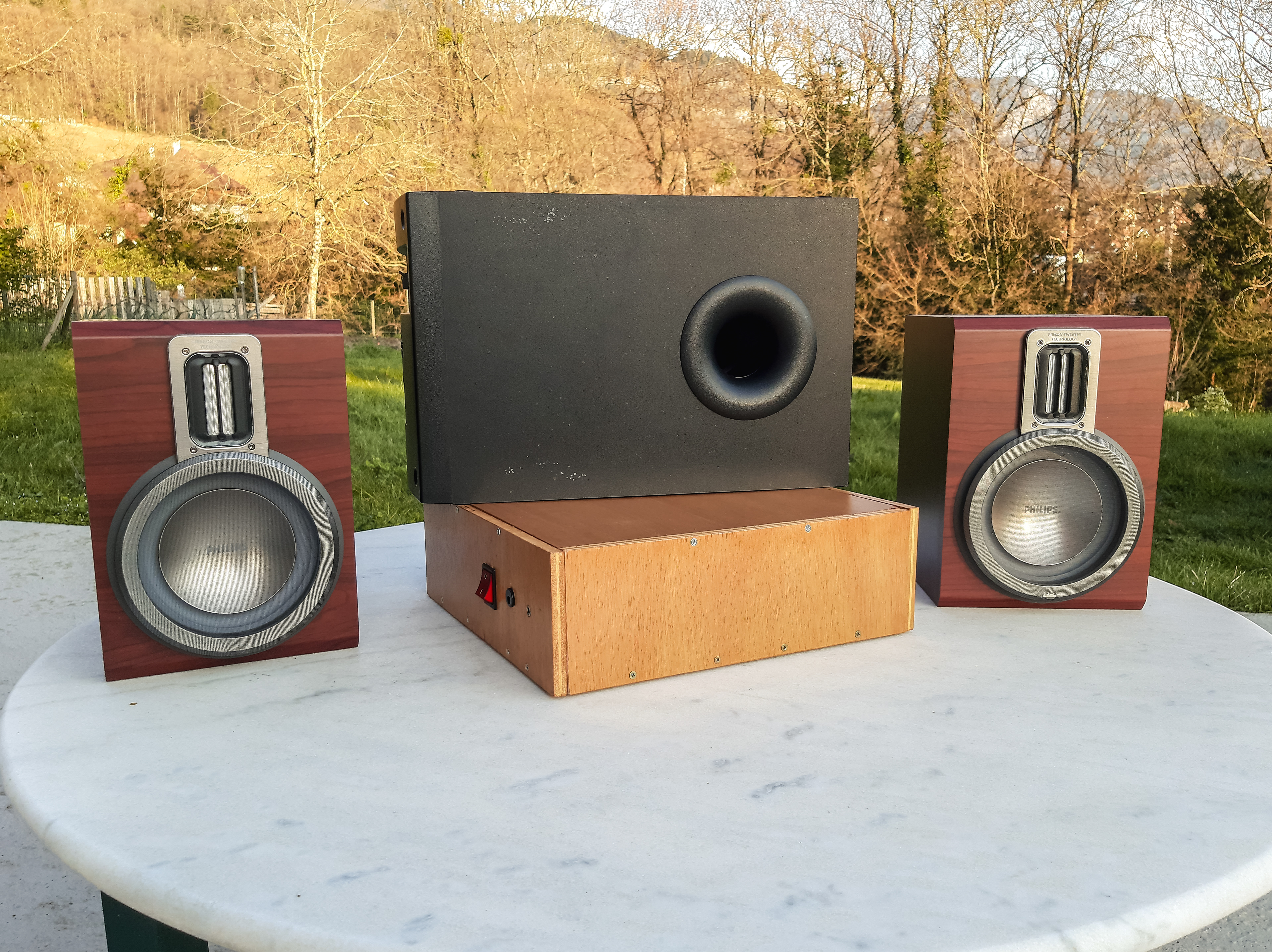

Ampli DIY pour Home Cinema
Enceintes : Caisson de basses (récupéré d'un vieux Home Cinema) et deux enceintes intégrées (récupérées d'une chaîne Hifi)
Famille haut-parleurs : Medium & Aigus
Ampli classe D acheté (Wondom - 2 x 100W)
Filtres DIY : Filtre passe-bas 12dB (Fc = 2260Hz) & Filtre passe-haut 12dB (Fc = 2680Hz)
Bois : contreplaqué
Temps total : 25h
Prix total : 130€
Feedback
J'ai dimensionné l'électronique permettant de correctement amplifier le son de ce nouveau système. La puissance est largement suffisante pour un salon de 30m².
L'ampli est modulable et peut être modifié.
Famille haut-parleurs : Medium & Aigus
Ampli classe D acheté (Wondom - 2 x 100W)
Filtres DIY : Filtre passe-bas 12dB (Fc = 2260Hz) & Filtre passe-haut 12dB (Fc = 2680Hz)
Bois : contreplaqué
Temps total : 25h
Prix total : 130€
Feedback
J'ai dimensionné l'électronique permettant de correctement amplifier le son de ce nouveau système. La puissance est largement suffisante pour un salon de 30m².
L'ampli est modulable et peut être modifié.
Setup
Plaque du filtre DIY

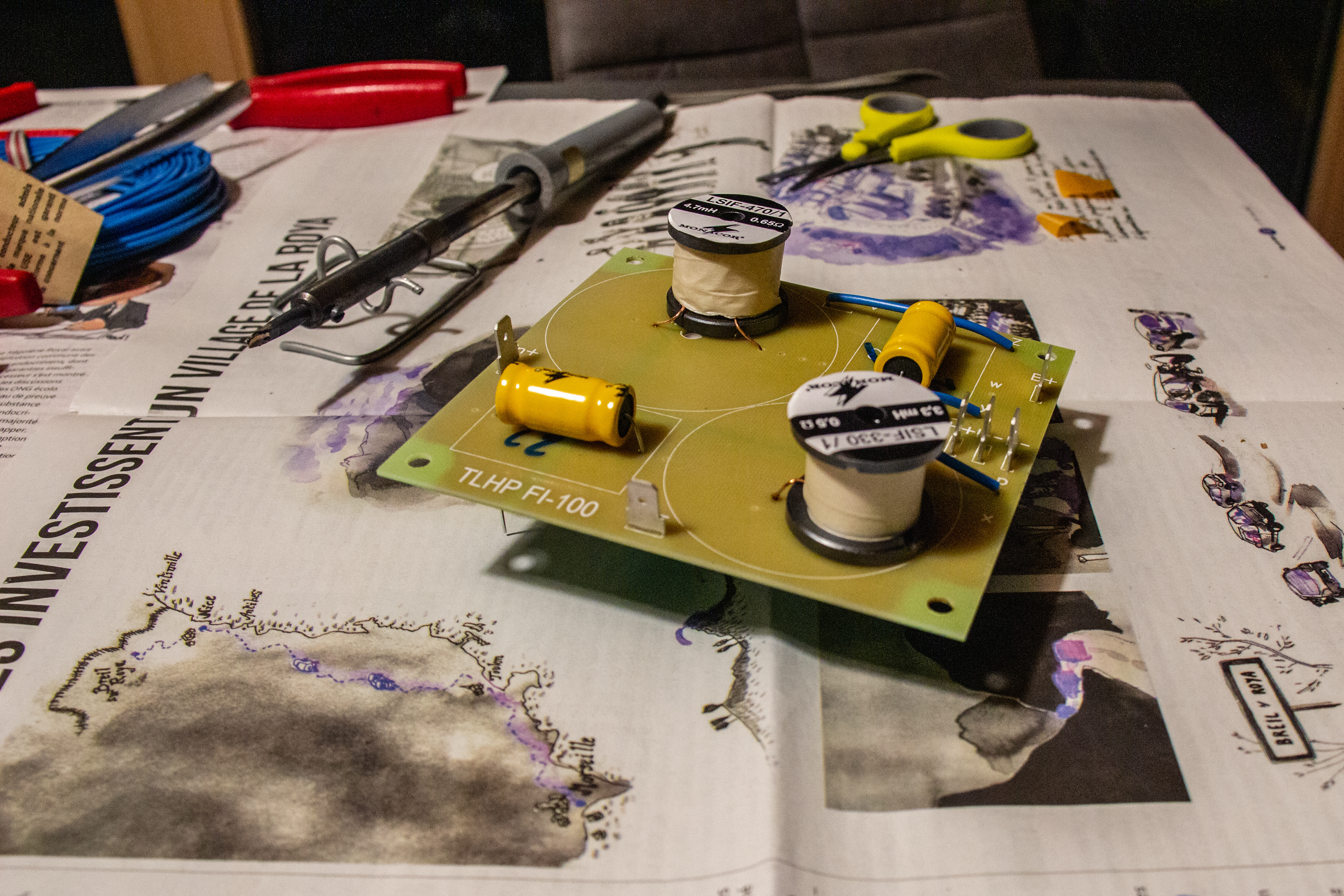

Filtre DIY fini

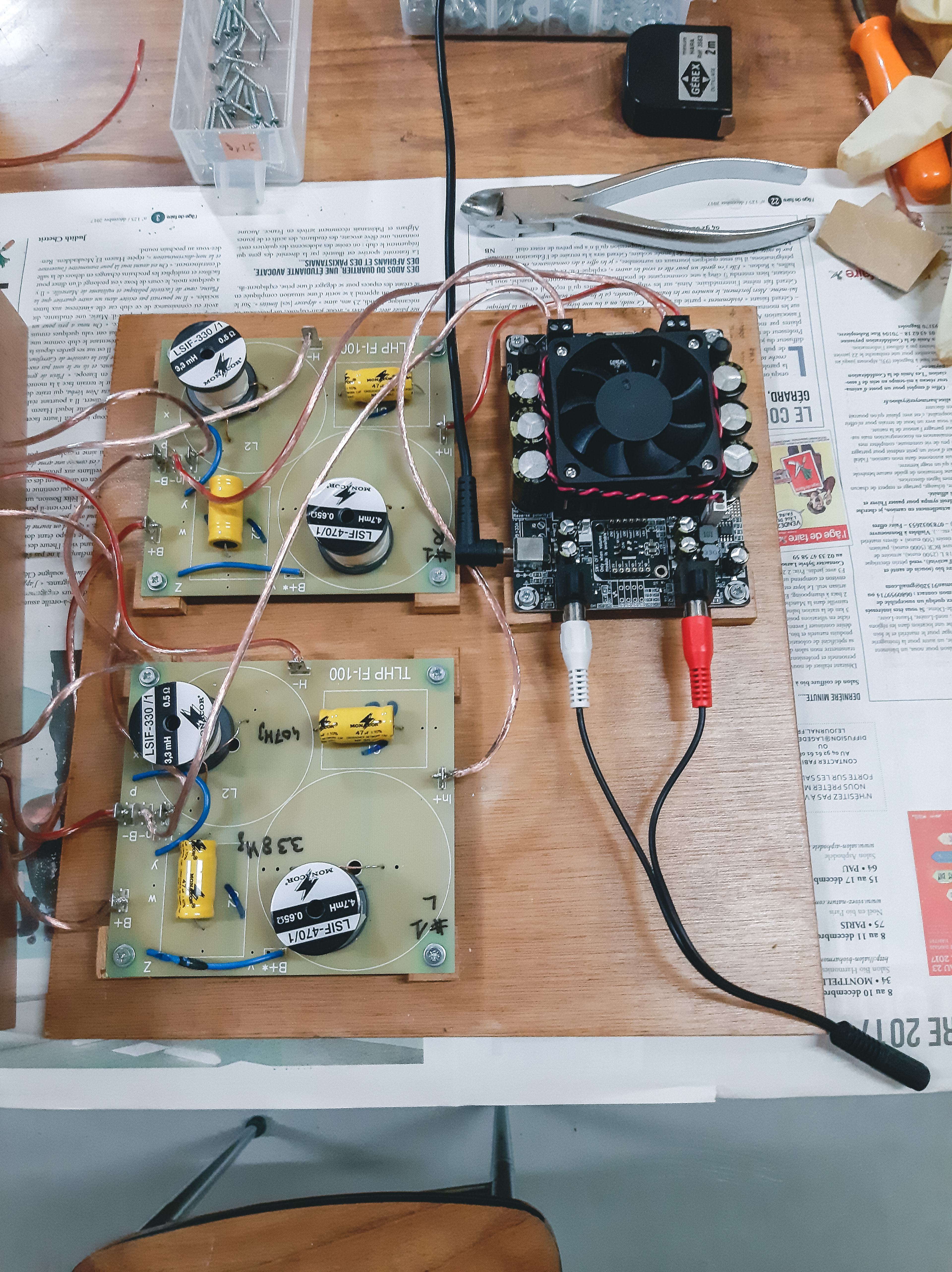

Assemblage des deux filtres (stéréo) et de l'ampli

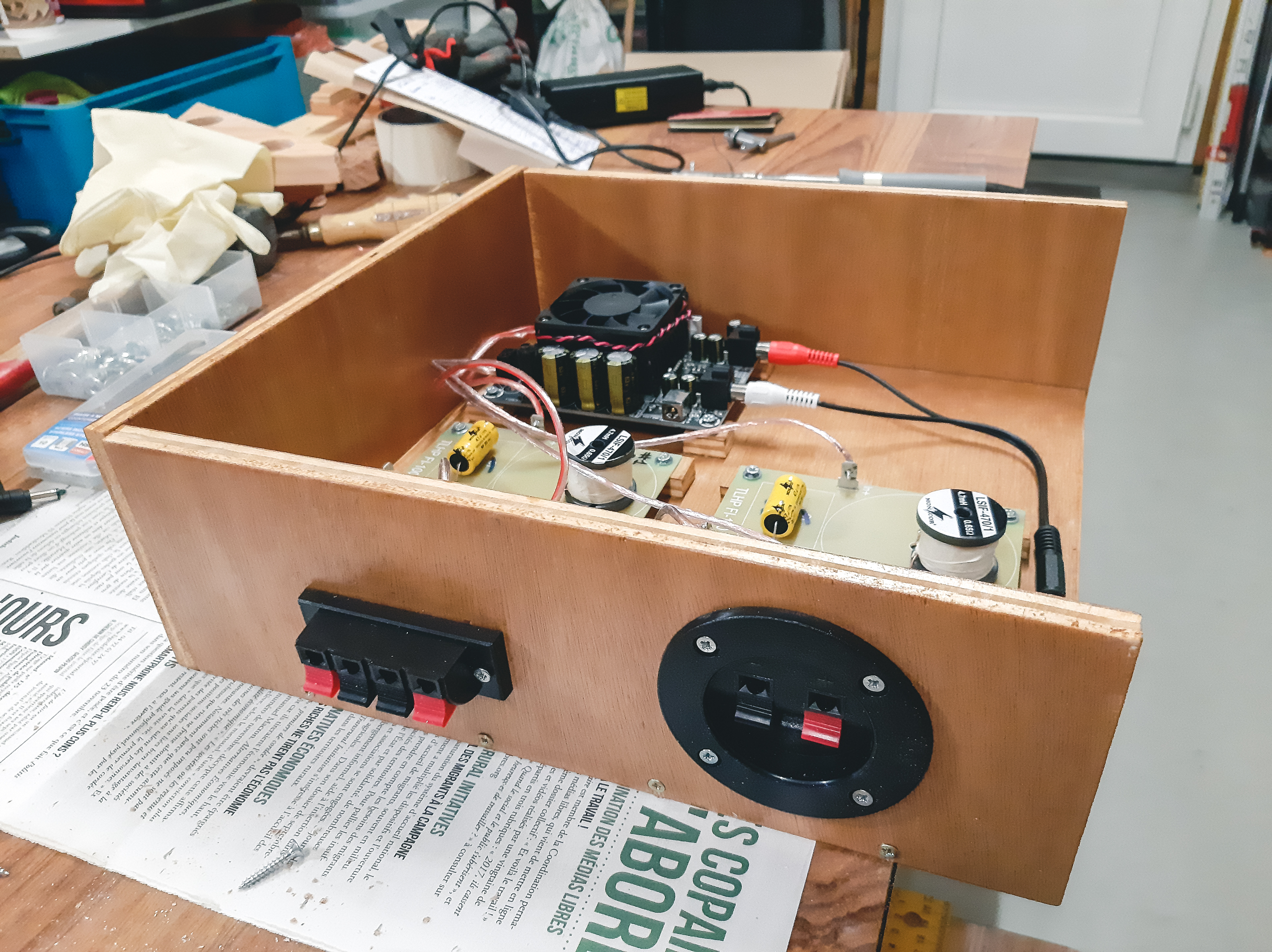

Assemblage des parois

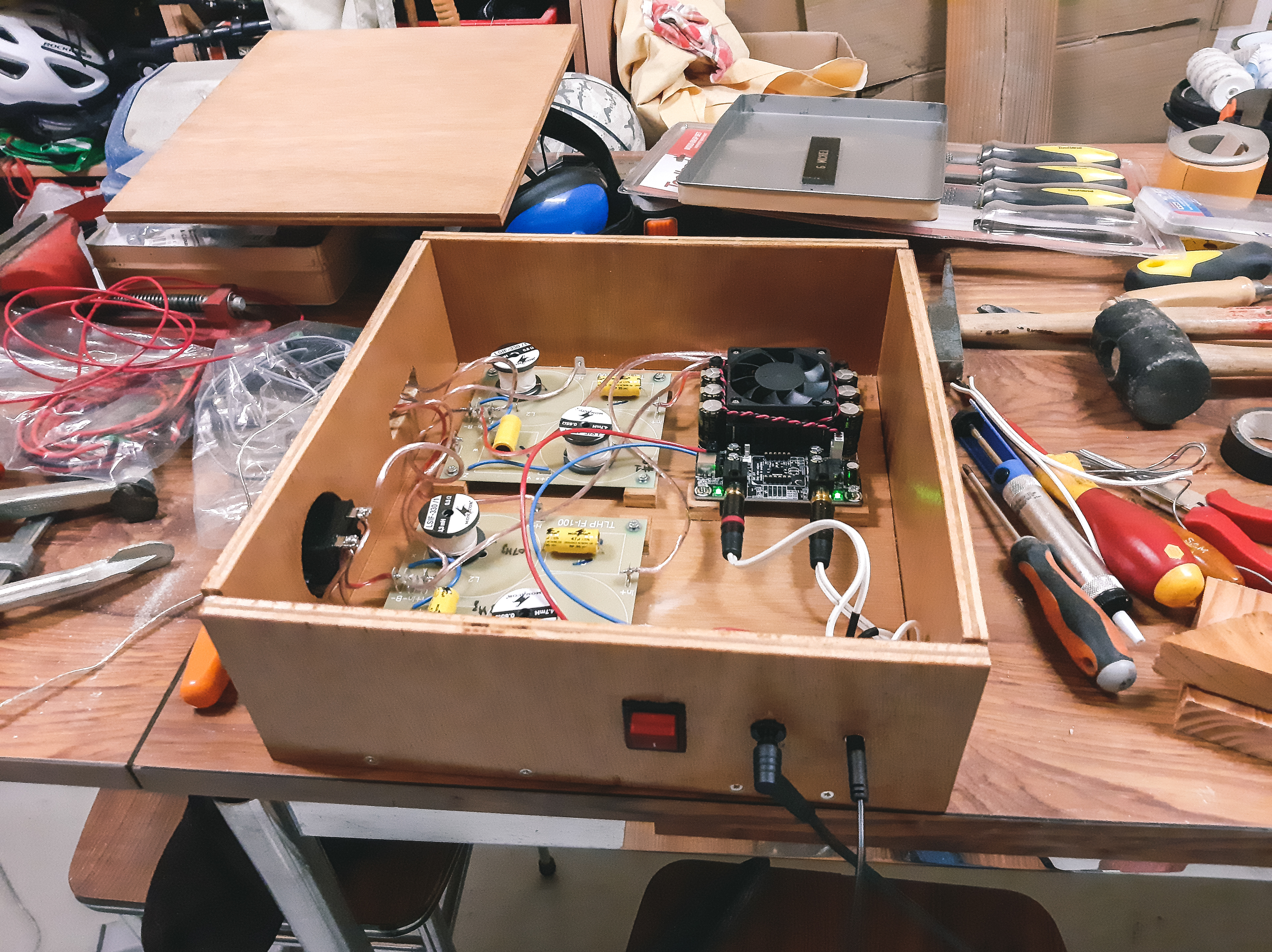

Branchements de l'ampli

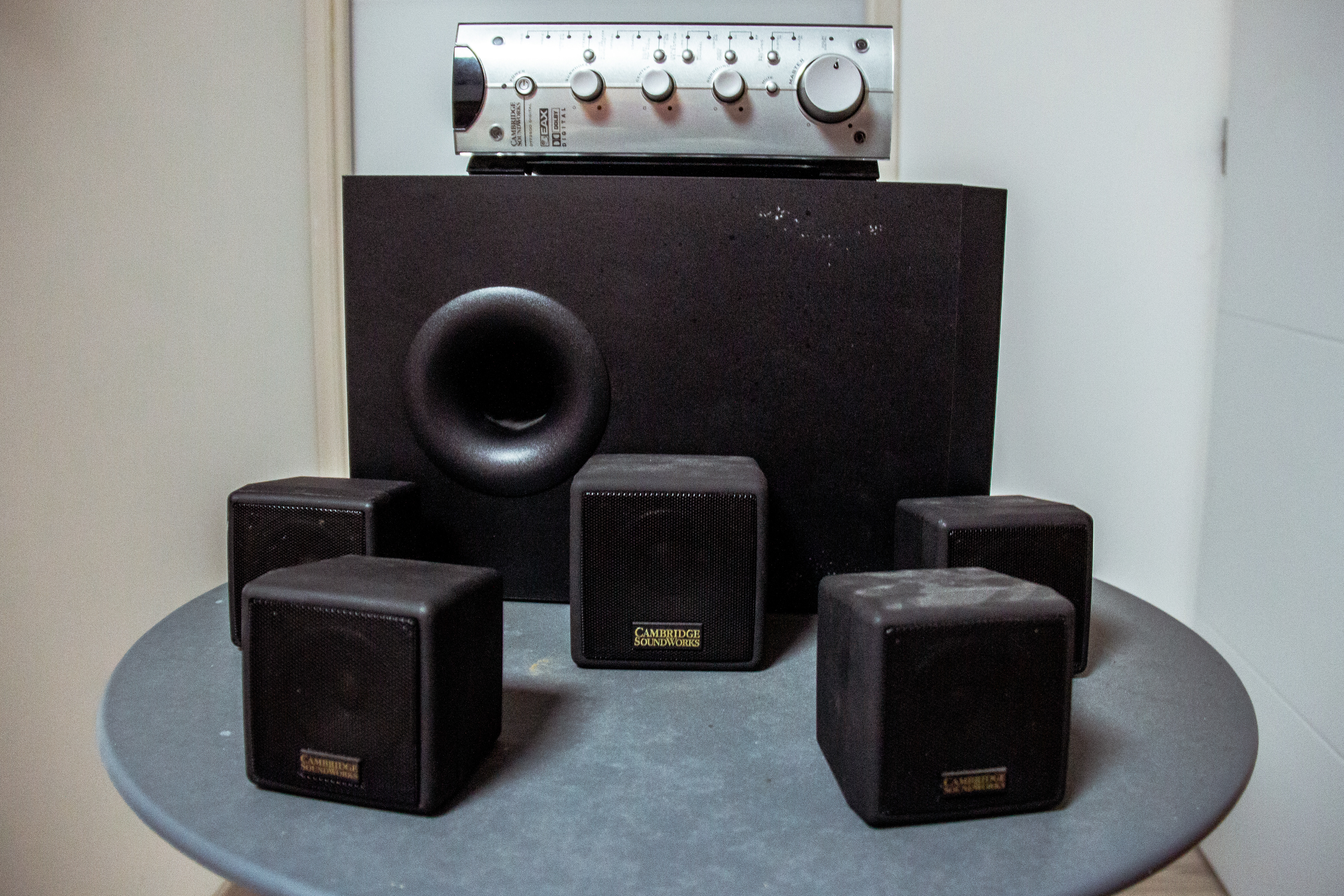

Vieux Home Cinema

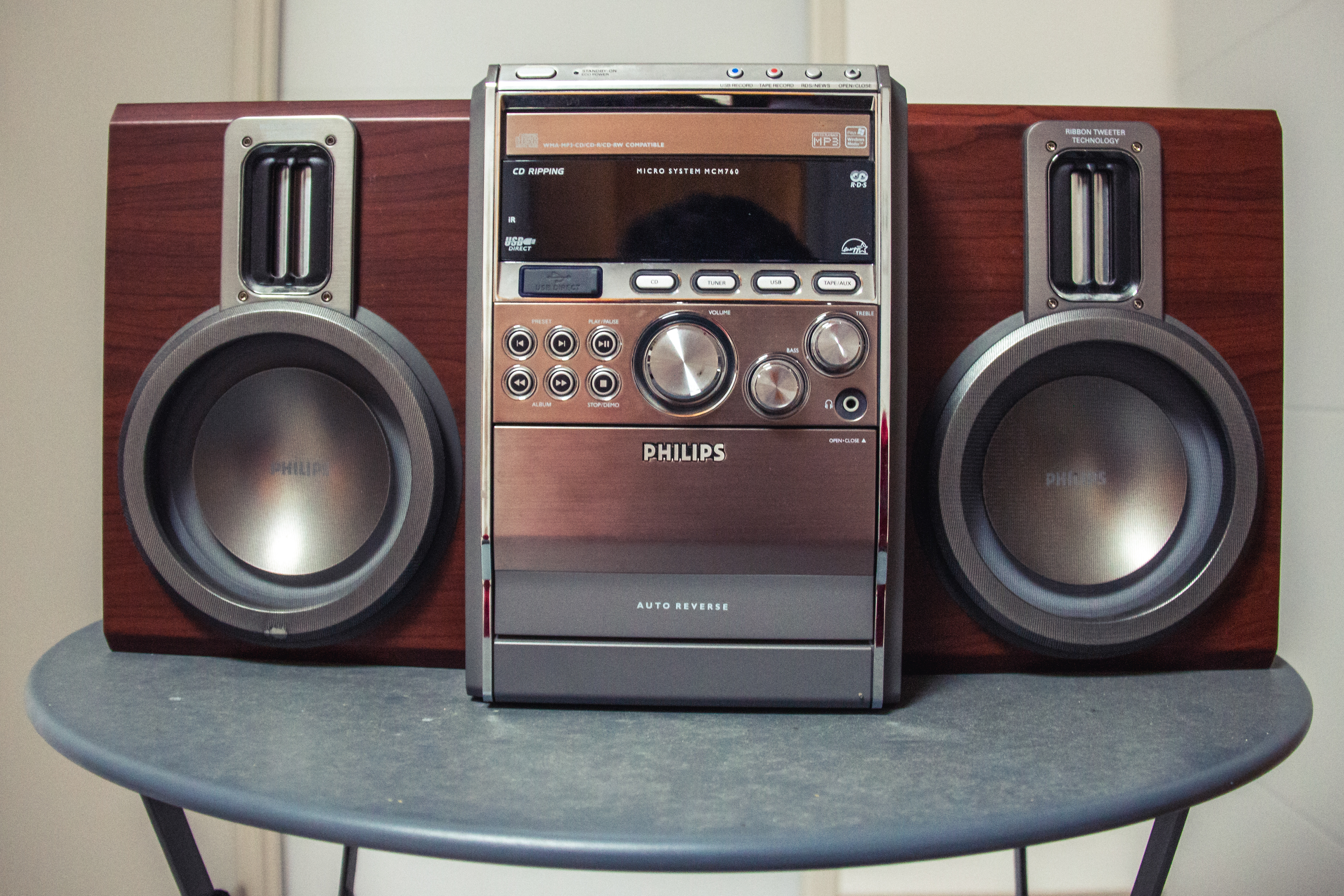

Chaine Hifi
